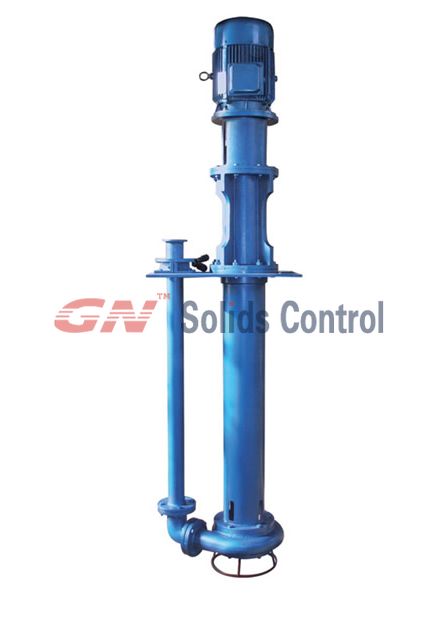

Вертикальной шламовый насос типа YZS
(Submersible slurry pump)
Пульпонасос под жидкостью типа YZS является вертикальной консольной конструкцией одноступенчатого и одновсасывающего центробежного насоса, крыльчатка – полуоткрывающаяся крыльчатка, в месте выступа на всасывающей стороне крыльчатки устанавливается лопатка перемешивания. Основные особенности этого насоса: вал насоса под жидкостью имеет достаточную жесткость, между крыльчаткой и корпусом насоса не устанавливается подшипник, не применяется уплотнение подшипника, можно транспортировать среду твердой частицы с большой концентрацией; необслуживаемый, стойкий к высокой температуре. Длина вставки насоса под жидкостью составляет в диапазоне 800-1900мм, при необходимости можно оборудовать всасывающей трубой. Приводится от вертикального двигателя, который устанавливается на кронштейне двигателя, соединяется муфтой с насосом. Видя со стороны электродвигателя, насос вращается по часовой стрелке.
Технические параметры
|
модель
|
Расход
|
Напор
|
Частота вращения
|
КПД
|
Комплектующий двигатель
|
|
m3/h
|
(m)
|
(r/min)
|
(%)
|
Мощность (KW)
|
|
50YZ20-18
|
20
|
18
|
1450
|
42
|
3
|
|
50YZ40-10
|
40
|
10.5
|
1450
|
47
|
4
|
|
50YZ50-12
|
60
|
10.8
|
1450
|
55
|
5.5
|
|
80YZ50-20
|
60
|
18
|
1450
|
48
|
7.5
|
|
80YZ80-20B
|
80
|
13.4
|
1450
|
51
|
7.5
|
|
80YZ80-20A
|
90
|
15
|
1450
|
51
|
11
|
|
100YZ100-30A
|
110
|
24
|
1450
|
54
|
18.5
|
|
100YZ100-30
|
100
|
31
|
1450
|
54
|
22
|
|
120
|
28
|
1450
|
56
|
| 100YZ160-38B |
164
|
26
|
1450
|
50
|
30 |
| 150YZ250-40B |
240
|
24
|
1450
|
50
|
37 |
| 150YZ250-40A |
270
|
30
|
1450
|
51
|
45 |
|
