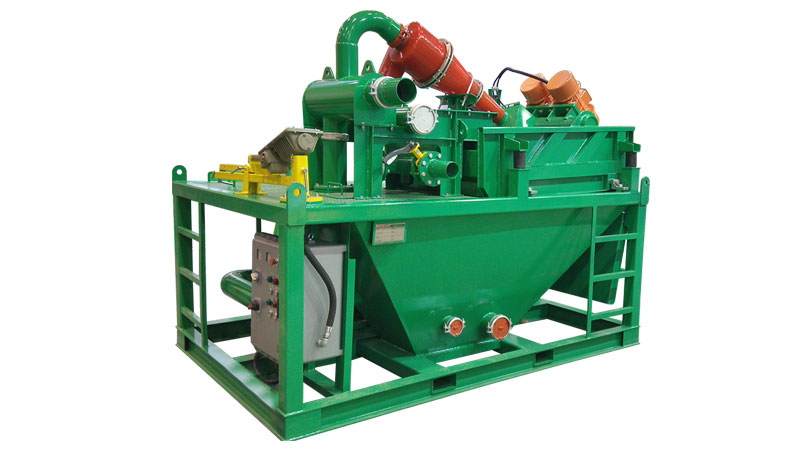

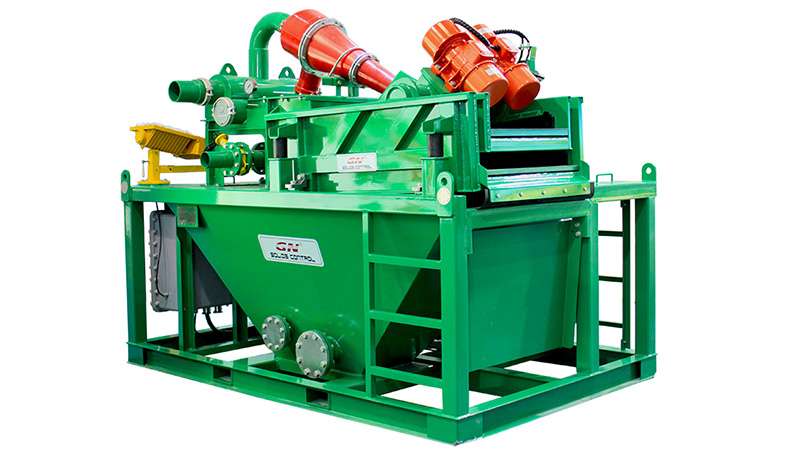

Система рециркуляции для Тоннелепроходческого Сваебойного бурения

Система рециркуляции для Тоннелепроходческого Сваебойного бурения

GN Solids Control является самым большим поставщиком системы рециркуляции CPP(Китайское Трубопроводное бюро). За последние семь лет, GN Solids Control представила более чем 50 комплектов систем рециркуляции бурового раствора.

DESCRIPTION

GN Solids Control является самым большим поставщиком системы рециркуляции CPP(Китайское Трубопроводное бюро). За последние семь лет, GN Solids Control представила более чем 50 комплектов систем рециркуляции бурового раствора. GN Solids Control также поставщик Vermeer, Система рециркуляции в сочетании буровой установки ГНБ Vermeer может снижать себестоимости бурения и охранить окружающую среду.

GN Solids Control серия D система рециркуляции используется в основном для очистки бурового раствора, не имеет способность подготовления и хранения бурового раствора, необходимо настроить дополнительные резервуары для хранения и подготовления бурового раствора.

D серия система рециркуляции бурового раствора включает в себя на три следующих стандартных моделя:

  • GNMS-200D производительность 200GPM, 50м3 / ч
  • GNMS-500D производительность 500GPM, 120м3 / ч
  • GNMS-1000D производительность 1000GPM, 240m3 / ч

Система рециркуляции другой большой производительности по вашему требования изготовляна.

D серия система рециркуляции бурового раствора в основных областях применения:

ГНБ

Малый проект Щита

Свайный проект

Горнодобывающое Колонковое бурение или скаважин на воду

Принцип работы системы рециркуляции бурового раствора

Из Рабочего оборудовании(отстойника)(1) с помощью вертикального погружного насоса добавили буровой раствор в низкую грубую сетку вибросита(3) в системе рециркуляции для обработки через коллектор (2) вибросита. Отсеивают крупные частицы из бурового раствора, затем добавят в бак(4) для хранения бурового раствора, через шламовый насос(5) добавят буровой раствор из бака в пескоотделитель(6), которая разделяет чистый буровой раствор и буровой раствор с большими твёртыми частицами, потом такие буровые раствора с большими твёртыми частицами падают в верхнюю тонкую сетку вибросита(3), через обработку тонкой сетки сухие буровые отходы разделят, а чистые буровые раствора обратно вернутся в бак(4) для хранения бурового раствора. А после обработки пескоотделителя чистые буровые раствора через сливную магистраль пескоотделителя добавят в промежуточный бак(7) для хранения бурового раствора, потом по трубопроводу выхода бурового раствора выходят или обратно вернутся в бак(4) для хранения бурового раствора.

В процессе системы рециркуляции между баком(4) для хранения бурового раствора и промежуточным баком(7) для хранения бурового раствора поставят буй уровени жидкости для поддержания постоянного уровня жидкости в баке(4)

для хранения бурового раствора. Когда из бака(4) для хранения бурового раствора выходят буровые раствора больще чем входят, буй уровени жидкости будет снижаться с паданием уровени жидкости, в этот время буровой раствор в промежуточным баке(7) для хранения бурового раствора через трубопровод для добавения бурового раствора добавят в бак(4) для хранения бурового раствора, уровень жидкости поднимается до данной уровени. Когда входят больше чем выходят, бак(4) для хранения бурового раствора будет переполнение для предотвращения выступить буровой раствор. При требовании более высококачественного бурового раствора, можете уменьшать общий объём и повторить процесс разделения пескоотделителя для достижения цели.





Схема системы рециркуляции бурового раствора на месте бурения

  1. Амбар буровых отходов
  2. Вертикальный погружной насос
  3. Система рециркуляции бурового раствора
  4. Ёмкость для хранения бурового раствора
  5. Трубопровод для выхода бурового раствора
  6. Гидросмеситель

Преимущества GN системы рециркуляции бурового раствора
