Компания GN  осуществила крупную поставку систем очистки бурового раствора для горизонтально-направленного бурения: 3 интегрированные системы и 40 комплектов насосов отправлены на ключевой зарубежный проект.

Обзор проекта и основные моменты поставки

Недавно компания GN , ведущий мировой производитель оборудования для контроля твердых частиц, завершила крупный экспортный заказ, успешно поставив три крупномасштабные системы очистки бурового раствора для горизонтально-направленного бурения и 40 комплектов центробежных насосов зарубежному заказчику. Эта поставка знаменует собой новый уровень возможностей интеграции систем GN в области циркуляции бурового раствора для горизонтально-направленного бурения и демонстрирует конкурентоспособность высококачественного китайского оборудования для контроля твердых частиц на международном рынке инфраструктурного строительства.

http://www.gnsolidscontrol.ru/

Комплектация оборудования для этой поставки включает:

3 комплекта самонесущих систем циркуляции бурового раствора GNMS-1000/GNMS-1500 с производительностью одной установки 1000-1500 галлонов в минуту (240-360 м³/ч)

40 многоступенчатых центробежных насосов, включая насосы подачи бурового раствора, насосы подачи для десандеров/десильтеров, насосы для смешивания бурового раствора и перекачивающие насосы

Сопутствующие мешалки для бурового раствора, грязевые пушки, погружные шламовые насосы и струйные смесители

Технические характеристики и конфигурация системы

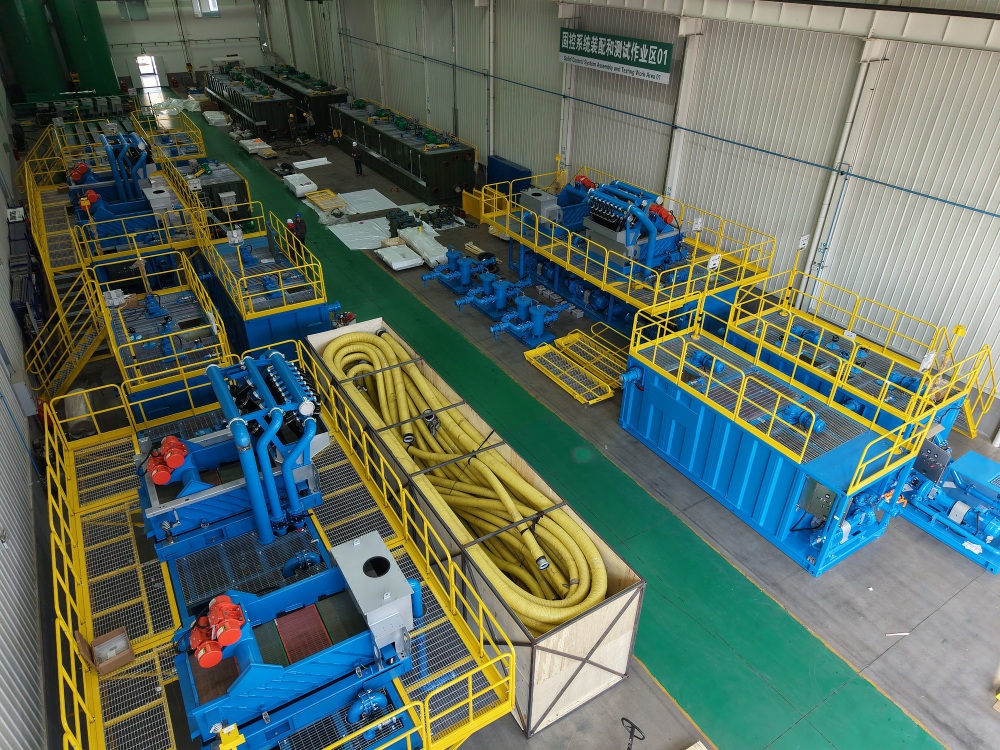

Самонесущие системы для бурового раствора серии GNMS

Три поставленные системы используют фирменную высокопроизводительную конструкцию серии G от GN и имеют интегрированную самонесущую конструкцию, объединяющую функции очистки, хранения и кондиционирования бурового раствора, что делает их особенно подходящими для крупномасштабных проектов с большой протяженностью бурения. Основные параметры:

Таблица

Копировать

Модель | Производительность | Точность разделения | Общая мощность | Объем резервуара

GNMS-1000G | 1000 галлонов в минуту (240 м³/ч) | 15-44 мкм | ~184 кВт | 30 м³

GNMS-1500 | 1500 галлонов в минуту (360 м³/ч) | 15-44 мкм | ~220 кВт | 45 м³

Четырехступенчатая система очистки бурового раствора

Каждая система оснащена полной четырехступенчатой ​​системой очистки бурового раствора для обеспечения стабильной работы бурового раствора в сложных геологических условиях:

Первая ступень: Отделение крупных частиц (>100 мкм)

Оснащена двумя линейными виброситами серии GNZS, использующими высокоэффективные вибрационные двигатели (7,5G-8,5G) и композитные сита.

Параллельная работа двух сит обеспечивается с помощью распределительного ящика для бурового раствора, а клапанное управление обеспечивает равномерное распределение материала.

Вторая ступень: Обезпесочивание (45-75 мкм)

10-дюймовый полиуретановый гидроциклон для обезпесочивания, производительность одного конуса ≥120 м³/ч.

Износостойкая полиуретановая футеровка обеспечивает срок службы более 3800 часов.

Третья ступень: Обезшламливание и тонкая очистка (15-44 мкм)

Группа 4-дюймовых/5-дюймовых гидроциклонов для обезшламливания в сочетании с виброситом для выгрузки сухого шлама.

Эффективно снижает плотность бурового раствора и сокращает потребление бентонита и полимеров до 30%.

Четвертая ступень: Центрифужное тонкое разделение (2-5 мкм) (дополнительная конфигурация)

Для буровых растворов высокой плотности или проектов со строгими экологическими требованиями могут быть добавлены горизонтальные шнековые центрифуги серии GNLW.

Тактическая конфигурация из 40 насосных агрегатов

40 центробежных насосов, поставляемых одновременно, имеют модульную конструкцию, образуя полную гидравлическую сеть:

Насосы для подачи в гидроциклоны (16 шт.): Центробежные насосы с высоким напором (75 кВт/55 кВт), обеспечивающие стабильное давление подачи (0,25-0,35 МПа), гарантируя эффективность тонкого разделения до 15 мкм.

Насосы для смешивания и перемешивания бурового раствора (12 шт.): Оснащены струйными смесительными воронками, обеспечивающими быстрое гидратирование бентонита и онлайн-регулировку удельного веса бурового раствора, с производительностью смешивания 80-120 м³/ч.

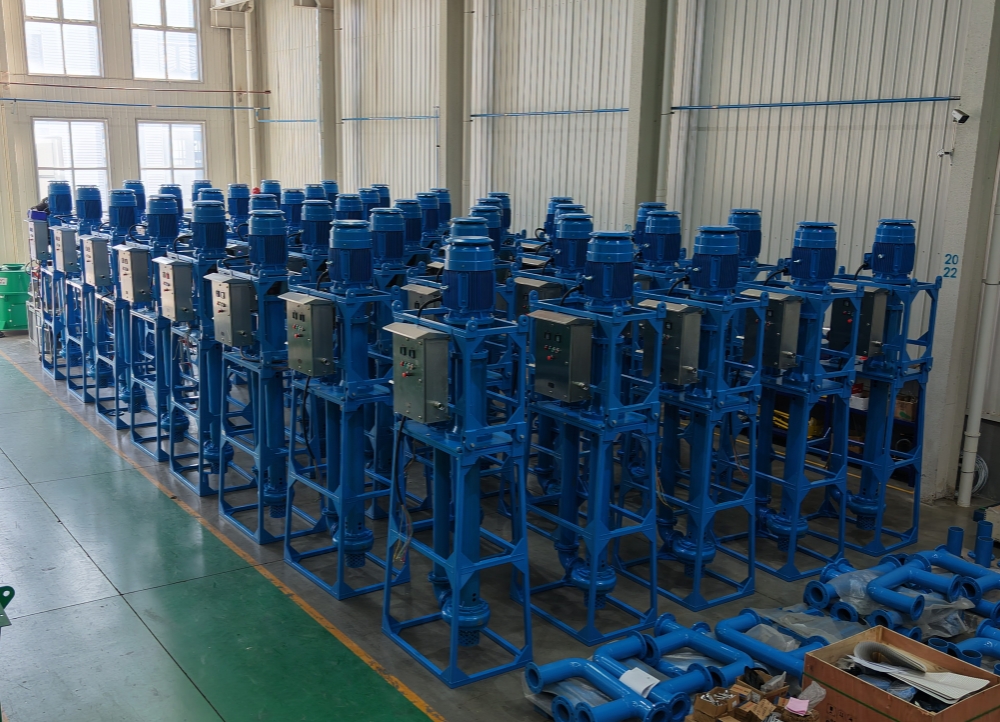

Насосы для перекачки и подачи между резервуарами (8 шт.): Используются для циркуляции бурового раствора между секциями очистки и хранения, а также для подачи с высокой скоростью потока на буровую установку (150-200 м³/ч). Дренажные и шламовые насосы (4 единицы): Погружные шламовые насосы, предназначенные для перекачки осадка из-под вибросита и отложений со дна резервуара.

Все насосные агрегаты оснащены рабочими колесами из твердого сплава и механическими уплотнениями, подходящими для работы с высоким содержанием твердых частиц (максимальная нагрузка твердой фазы 20%) и абразивными средами.

Применение в горизонтально-направленном бурении (ГНБ)

Горизонтально-направленное бурение (ГНБ), как основная технология бестраншейной прокладки трубопроводов, предъявляет жесткие требования к системе бурового раствора. Поставляемое оборудование будет использоваться в основном для:

Крупномасштабных переходов на большие расстояния: Переходы нефте- и газопроводов через реки, проливы, железные дороги и другие сложные геологические участки.

Модернизация городских трубопроводных сетей: Бестраншейная прокладка городских электросетей, линий связи, водопровода и канализации.

Обеспечение стабильности бурения: Поддержание реологических свойств бурового раствора посредством контроля твердых частиц в режиме реального времени для предотвращения заклинивания буровой колонны и обрушения скважины, повышения качества бурения.

Система циркуляции бурового раствора с замкнутым циклом очистки позволяет значительно сократить потребление пресной воды и сброс отходов, снижая ежедневные затраты на транспортировку отработанного бурового раствора на 40-60% на каждую систему, что соответствует требованиям экологических стандартов международных инженерных проектов. Глобальная сеть поставок и обслуживания

Компания GN со штаб-квартирой в Пекин
